GBT 50452-2008古建筑防工業振動技術規范  點此下載， 僅用于交流

一、古建筑振動限值

古建筑的振動主要受到工業振源和地震、風震、海震等自然振源的影響，工業振源如城市軌道交通、高鐵、火車、公路車輛、工業動力設備、工程施工等引起的工業振動。工業振動對古建筑的影響是長期的，持續性的，可控的。古建筑的工業振動控制既要考慮結構安全性也要考慮結構完整性。

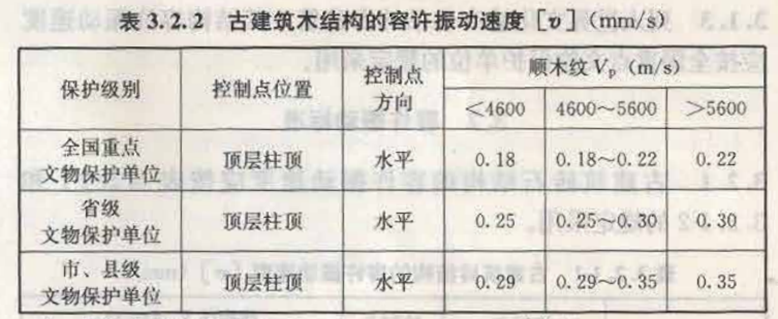

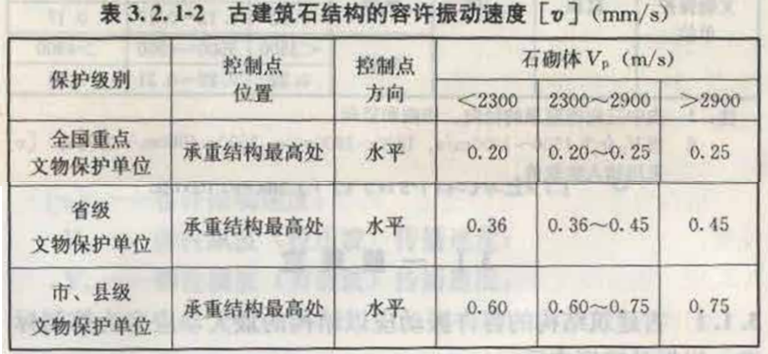

GB/T50452-2008《古建筑防工業振動技術規范》規定，工業振動對古建筑的影響以振動疲勞極限作為容許振動標準的依據和控制指標，以振動速度表示。古建筑的容許振動速度根據古建筑的結構形式（木結構、磚結構、石結構、石窟結構）、保護級別（全國重點、省級、市縣級文保）和彈性波速進行區分。對于已有的工業振動可采用測試和計算法確定振動速度，對于規劃擬建的項目，只能采用計算法確定，同時應開展類似項目的振動測試。

可以理解的是：

第一、如果古建筑周邊無明顯的工業振動時，那么古建筑的振動幅值一般是不超過振動容許值的；

第二、彈性縱波Vp是可測的，反映了古建筑當前的結構狀況，做現狀調查時需要用到。彈性波在結構內部無損狀態下的傳播速度一定比結構內部有缺陷狀態的傳播速度快。實際上如果實測振動速度不超過最小的彈性波速對應的振動速度限值，那么無特殊要求情況下，可以考慮不用測彈性波速；

第三、振動測點位置要放在頂層柱頂位置，也就是承重位置最高處。根據以往的測試經驗，我們實際進行測試時，頂層柱頂位置有時是有花紋的或者結構上表面不平整，無法放置傳感器，那么可以將傳感器布置在盡量靠近頂層柱頂?shù)奈恢?，在不破壞古建筑外表面的情況下，可以使用特殊工裝固定或是粘結劑從側面固定傳感器；

第四、現場測試時使用拾振器更合適，如941B，拾振器具有頻帶范圍窄，靈敏度大的特點，適合測試這類頻率較低的古建筑結構。還有些ICP（IEPE）和MEMS類型的傳感器，雖然頻響范圍的起始頻率比較低，甚至可以低到0HZ，但是這類傳感器大都頻響范圍寬，靈敏度低，而且電噪聲大。如果古建筑結構的振動響應小，那么測試信號信噪比比較低。古建筑的工業振動響應頻率隨著距離的變化會出現頻散的現象，越靠近古建筑，頻率越低，越容易引起共振，動力響應變大。

二、振動測試時的參數設置

標準規定，模態測試（動力特性）應在脈動環境下測試，結構響應在工業振源作用下測試；測試時不得有任何機、電、人為干擾和一級以上風的影響；

工業振動其實是一種強迫振動，會產生疊加一些其他頻率成分到古建筑中。低通濾波頻率和采樣頻率應根據所需頻率范圍設置，采樣頻率宜為100~120Hz；記錄時間每次不應少于15min，記錄次數不得少于5次。采樣頻率可以高一些，但是需要保證頻率分辨率。記錄次數和時間主要考慮測振周期，工業振動至少包含幾個振動周期，如果軌道列車如地鐵的影響，應至少需要測試多地鐵通過，有時還要測試早中晚三個高峰期時段的振動響應。

三、關于施工爆破對古建筑的影響

對于施工爆破對古建筑的影響可以參考標準GB6722-2011《爆破安全規程》。

和爆破相關的建筑物必須考慮安全距離，古建筑也不例外。容許振動速度實際上就是安全距離的體現。如果施工爆破點位置不能遷移，那么必須保證在不超過爆破容許振動速度的前提下減少爆破炸藥量或者改變施工方式，以確保被保護古建筑的安全。

四、古建筑工業振動影響評估

我們對古建筑進行工業振動測試目的并不是單單為了獲取數據，我們所做的一切工作都是為了評估當前存在以及未來可能存在的工業振動是否會對古建筑產生影響。工業振動有時是無法避免的，但是我們可以通過評估來控制和指導工業振動，從而將工業振動對古建筑的影響降到最低。對于未來可能存在的工業振動影響一定要經過論證評估；測試相類似工況的工業振動，獲取數據，計算分析，綜合評判產生工業振動是否會對古建筑產生影響，工業振動最終產生時還需現場測試驗證。
