標準規范
Testing standards
機械設備振動噪聲檢測標準
GB/T 2820.9-2002往復式內燃機驅動的交流發電機組第9部分:機械振動的測量和評價
發布時間:2023-12-07 23:20:44

  GB-T2820.9-2002 往復式內燃機驅動的交流發電機組第9部分機械振動的測量和評價  點此下載,僅用于交流。

此標準對應(ISO 8528-9:1997,MOD)

1.      范圍

標準僅對發電機組的外部機械振動特性進行測量和評價,不涉及內部的旋轉部件;

標準適用于由往復式內燃機驅動的、固定式和移動式、剛性和(或)彈性安裝的交流發電機組。適用于陸用和船用發電機組,不適用于航空或驅動陸用車輛和機車的發電機組。

2.      頻響范圍

一般要求在10Hz ~1 000 Hz 范圍內誤差不超過±10%;在 2 Hz~10 Hz 范圍內誤差不超過-20%~10%,只要對測量系統的精確度沒有不利影響,允許進行數據的微積分以便獲得其他參量。如測試用速度傳感器,可以積分獲得位移,微分獲得加速度。

3.      傳感器固定方式

傳感器和被測物體的連接方法對測量的精確度有影響。頻率響應及振動的測量值也受傳感器連接方式的影響。當振動劇烈時,保持傳感器在機組上被測點的良好安裝尤為重要。可使用螺栓連接或者強磁座固定。加速度計的安裝參見 ISO 5348。

4.      測點布置及方向

條件允許下,盡量對所有5測點進行測量,除非更關心某個測點位置。一般認為2位前端,6為后端,3為左側。

GB/T 2820.9-2002往復式內燃機驅動的交流發電機組第9部分:機械振動的測量和評價

5.      測試工作狀態

測量振動時發電機組的工作狀態包括:正常工作溫度,額定頻率,空載到滿載。如從開始的0位、到輸出功率為25%、50%、75%和100%。

6.      振動結果評估

往復式內燃機的主激勵頻率范圍約為 2 Hz~300 Hz。但當與發電機等其他部件組成發電機組后,則評估的頻率范圍要擴展到2 Hz~1 000 Hz。

為確保沒有結構方面的原因影響測量結果,有必要進行附加試驗。

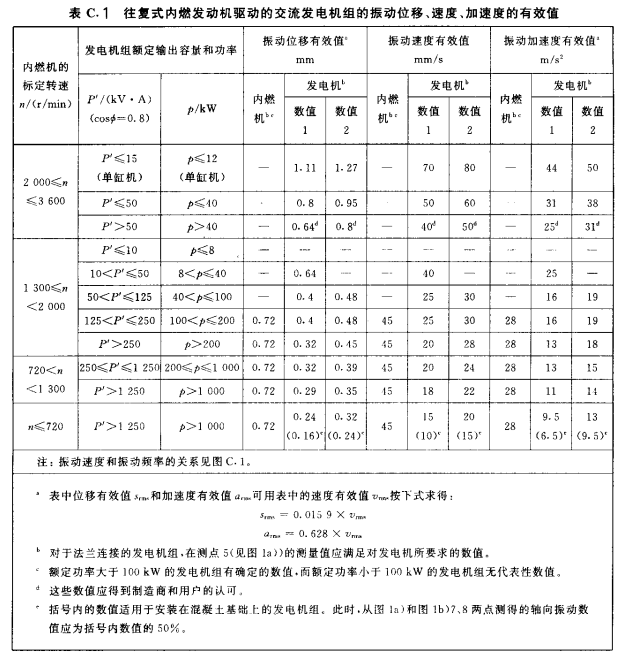

常用發電機組振動加速度、速度、位移有效值范圍見表C.1。這些數值可用來評估發電機組的振動級別和潛在效應。

GB/T 2820.9-2002往復式內燃機驅動的交流發電機組第9部分:機械振動的測量和評價
