模態測試
發布時間:2021-09-28 16:12:11


什么是模態(modal

模態測試分析是一種用于確定結構固有振動特性的實驗分析技術。通過模態測試可以得到包括固有頻率(Natural Frequency)、模態振型(modal shape)和阻尼比(Damping ratio)以及模態剛度與模態質量等。

模態測試方法

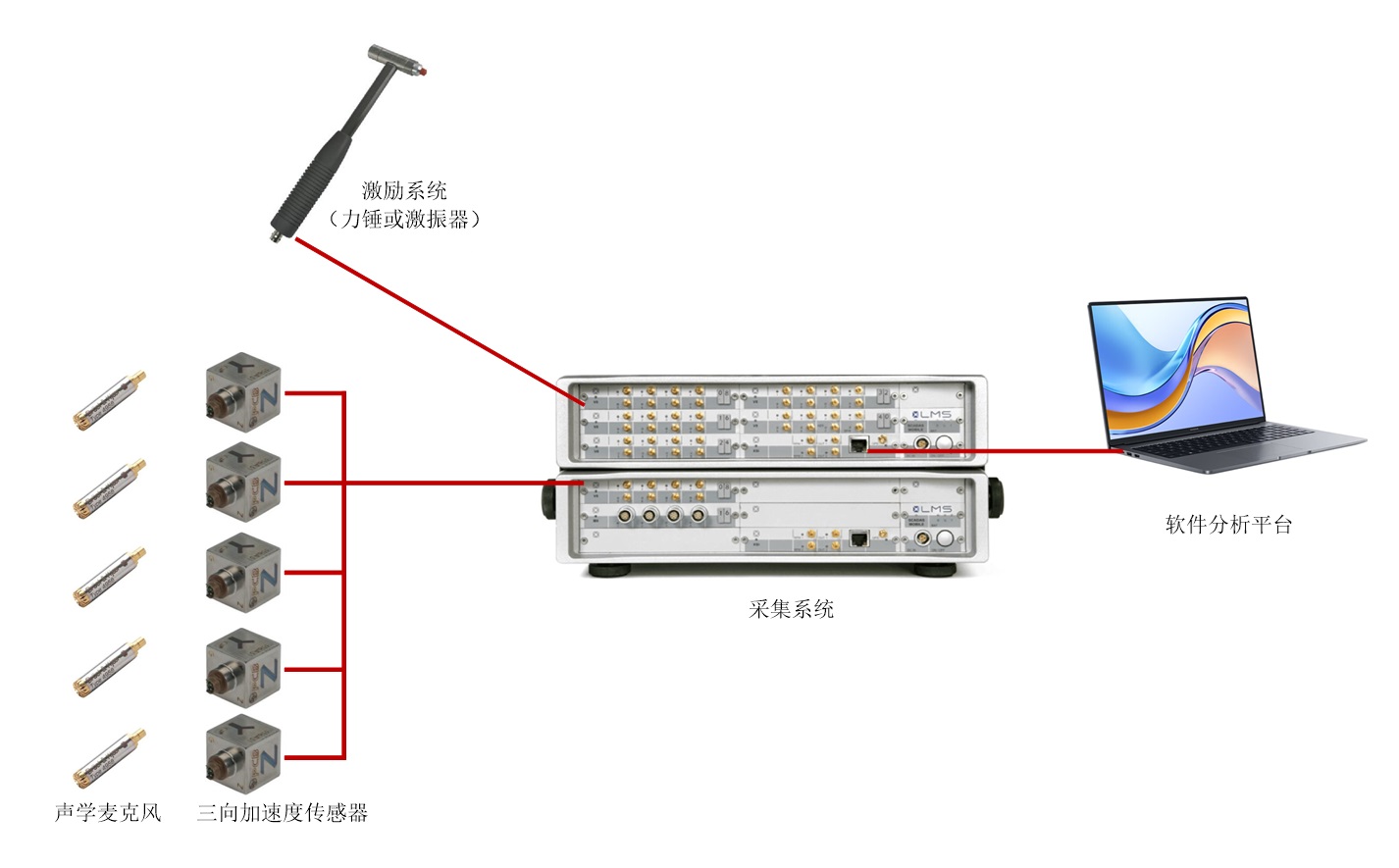

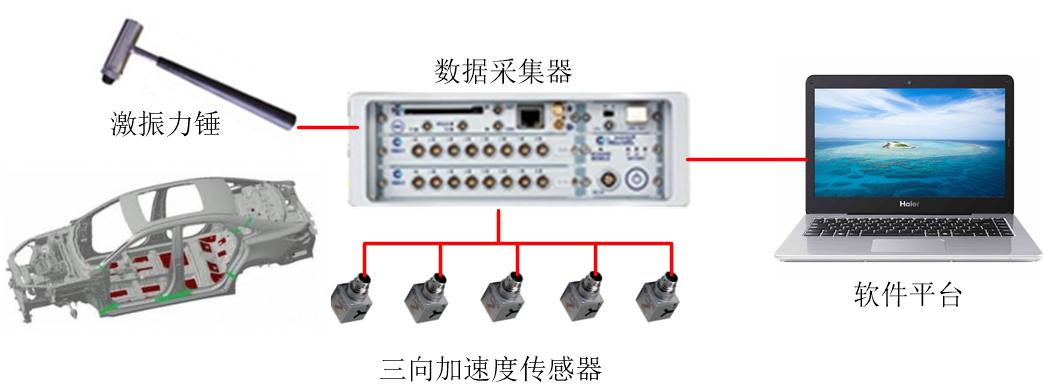

力錘/激振器激勵方法:使用力錘或者激振器對結構進行單點或者多點激勵,激勵力可測,使用傳感器測得結構的響應,然后計算頻響函數,最終識別出模態參數。主要適用于一些發動機、汽車車架、機床、無人機、風機葉片、鋼軌道床、家電等。

模態測試

脈動法:環境或運行狀態下的模態試驗,激勵力不可測,僅有響應數據,適合一些大型的建筑結構,如橋梁、古建結構、高層建筑、大型場館等,結構的振動響應主要是由大地脈動引起。


模態測試考慮的因素

有重復模態,使用多參考點MIMO測試

有附加質量影響,使用非接觸式模態測試


模態測試的用途

評價現有結構動態特性,如固有頻率、固有振型、阻尼比等

驗證產品振動與噪聲問題

有助于識別出設計的薄弱環節,檢驗產品的質量,提高產品耐久性

驗證有限元模型,提高數字模型準確性


模態測試模態測試

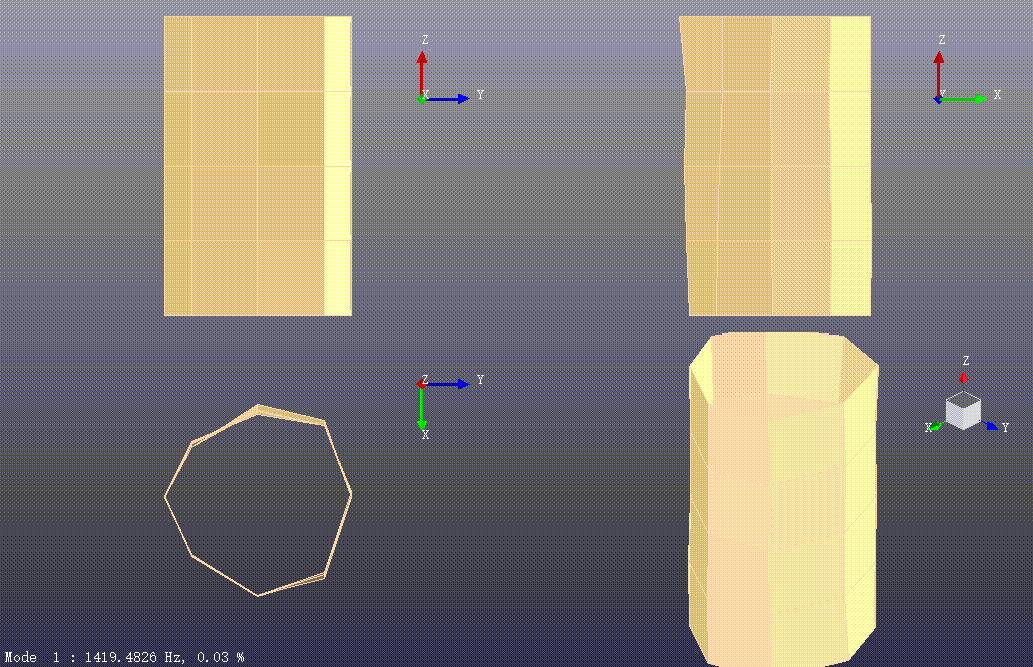

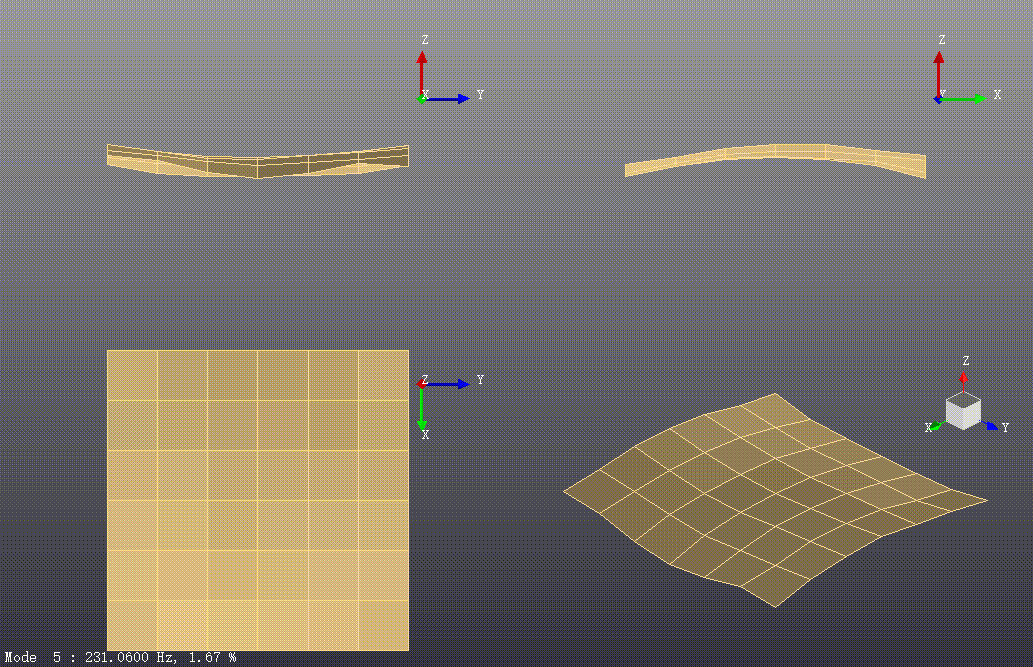

  模態測試(錘擊法)


模態測試 模態測試

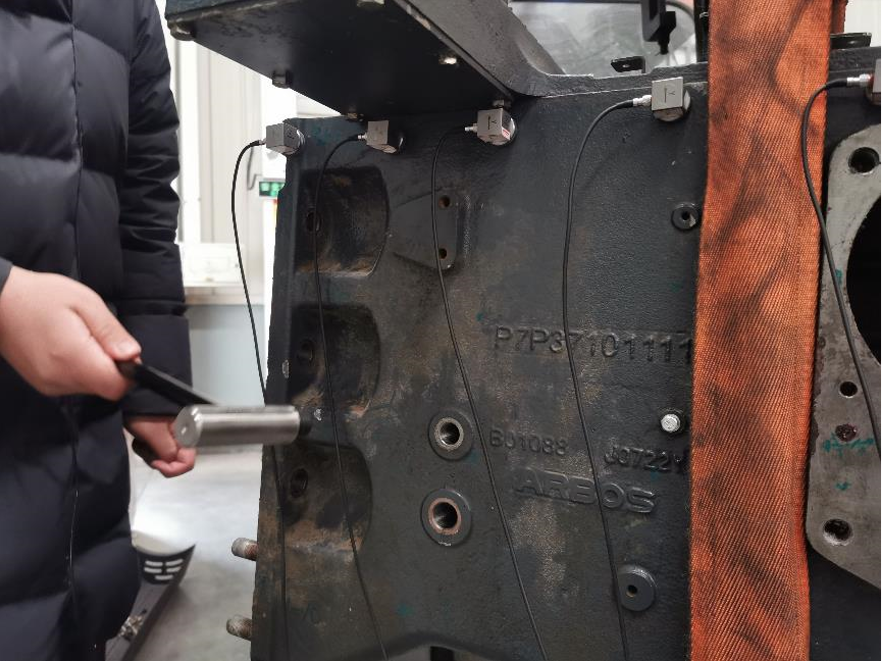

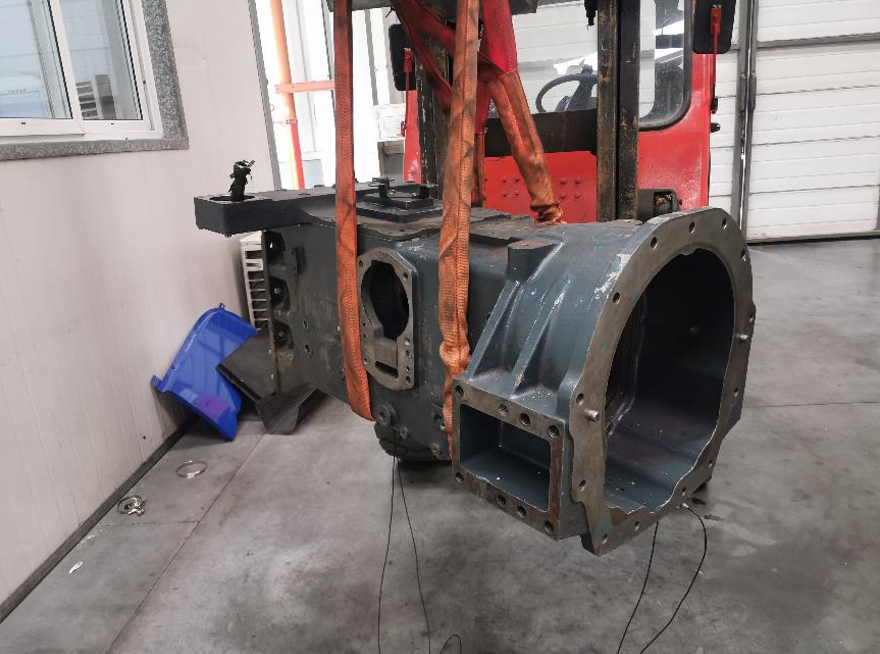

減速機模態(錘擊法)


模態測試 模態測試

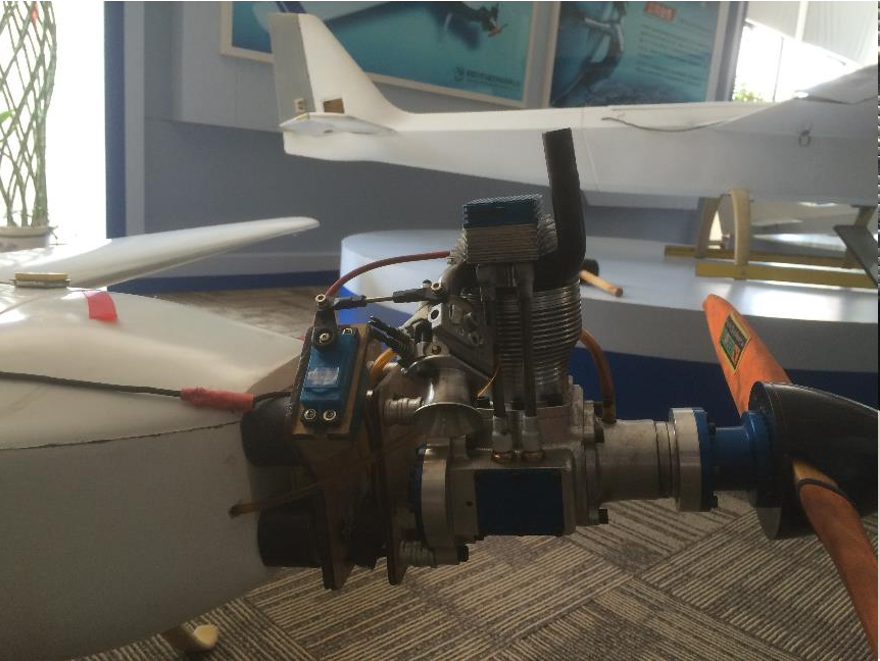

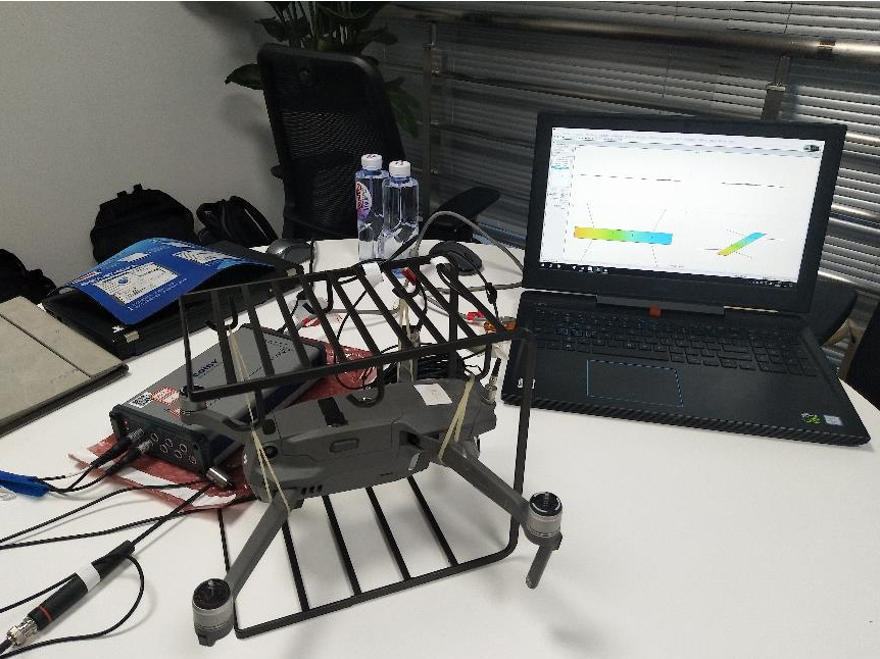

無人機模態(錘擊法)


     模態測試 模態測試

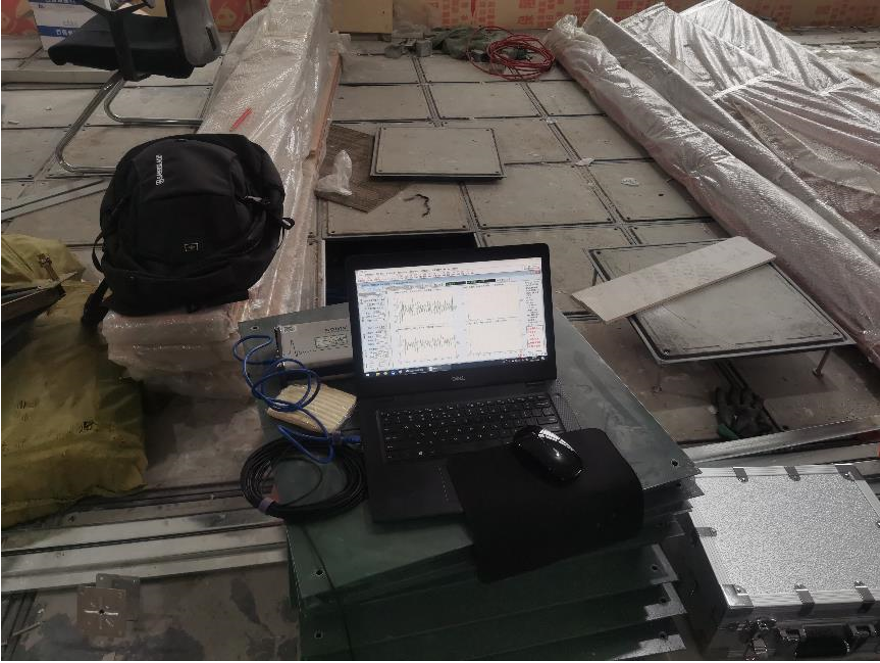

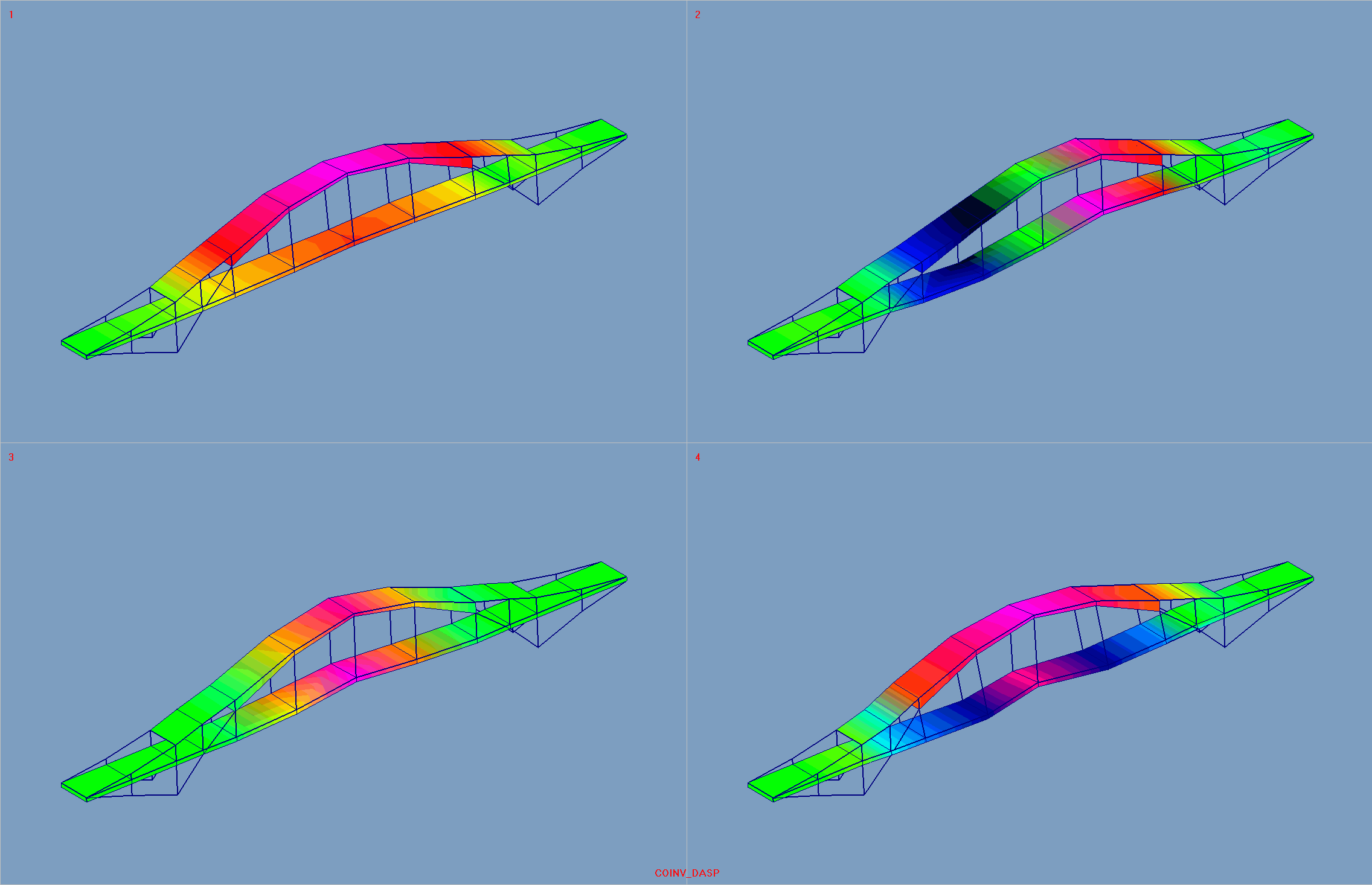

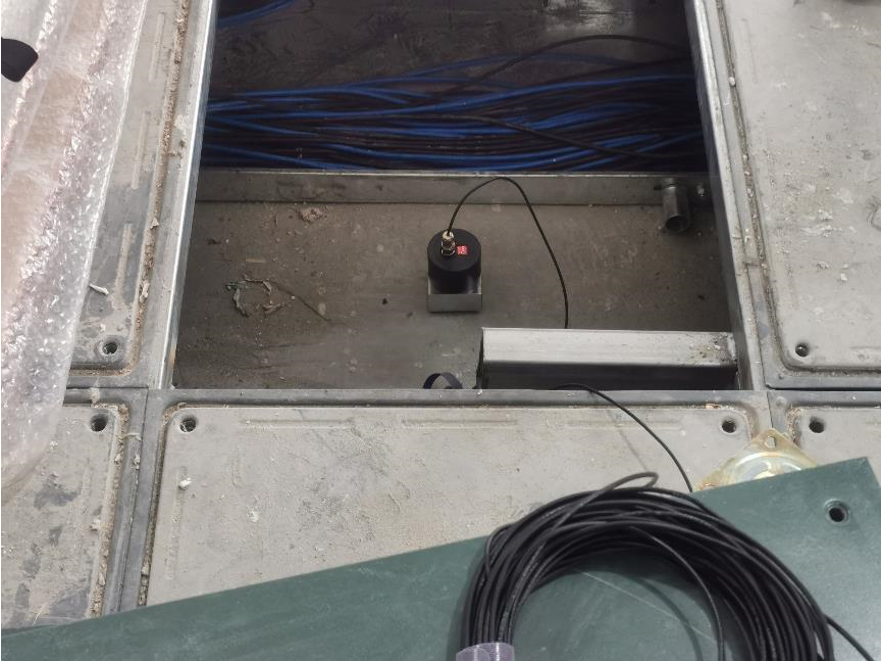

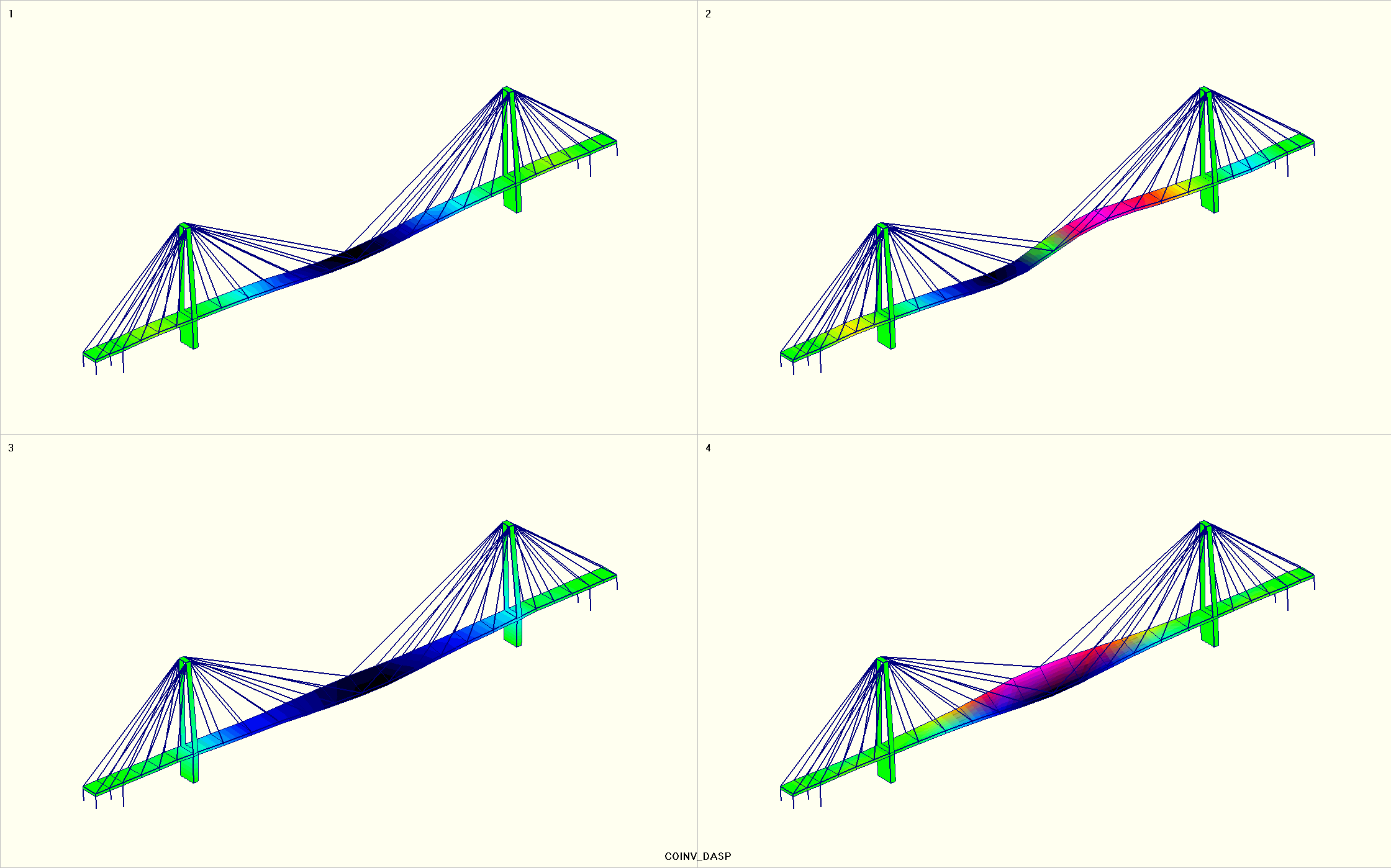

建筑結構模態(脈動法)
