機械設備振動噪聲檢測標準
GB/T 29531-2013泵的振動測量與評價方法
發布時間:2023-12-07 23:25:40

1.      標準規定了在泵的非旋轉部件表面進行的振動測量及評價方法;

2.      適用于轉速為600~12000r/min的各種泵,低于600r/min的也可以參考,不適用于潛液泵、往復式容積泵和內燃機驅動的泵機組。

3.      振動頻譜范圍為10Hz~1kHz;

4.      振動烈度:在兩個或三個測量方向及各個測量位置上進行測量以得到一組不同的振動值,振動烈度為在規定的泵支承和運行條件下所測得的最大寬帶振動值。

5.      泵的振動測量,可使用振動位移、振動速度和振動加速度三個測量參數。振動的位移(峰-峰值)、速度(均方根值)、寬帶加速度(均方根值)之間沒有簡單的關系式;

6.      泵的驗收分為在現場和在試驗臺上兩種。正常情況下產生較高的振動值是由于節流閥距離泵太近,引起管路、泵殼和軸承箱的振動。若該值超出振動限值,制造廠應說明振動值產生的原因,例如由于節流閥是臨時固定或支撐等

7.      測點位置:泵非旋轉件的振動測量應在泵的軸承箱(軸承座)或靠近軸承處進行。在每臺泵的一處或幾處關鍵部位選為測點,測點應選在振動能量向彈性基礎或系統其他部件進行傳遞的部位,測點應選在軸承座、底座和出口法蘭處,軸承座處和靠近軸承處的測點為主要測點;泵腳、底座和出口法蘭處的測點稱為輔助測點。

8.      每個測點都要在三個互相垂直的方向(水平H/X、垂直V/Y、軸向A)進行振動測量。臥式泵應優選擇水平和垂直方向,也可取軸向。立式或斜式軸布置的泵,測點應選擇指向最大撓性并且與其垂直勺方向,保證最大讀數。

9.      所測振動值大于標準規定的范圍,并且受到較大背景振動干擾時,應將泵停機進行測量以確定外界影響的程度。如泵靜止時所測的振動值超過泵運行時的25%,應采取措施減少環境振動值。

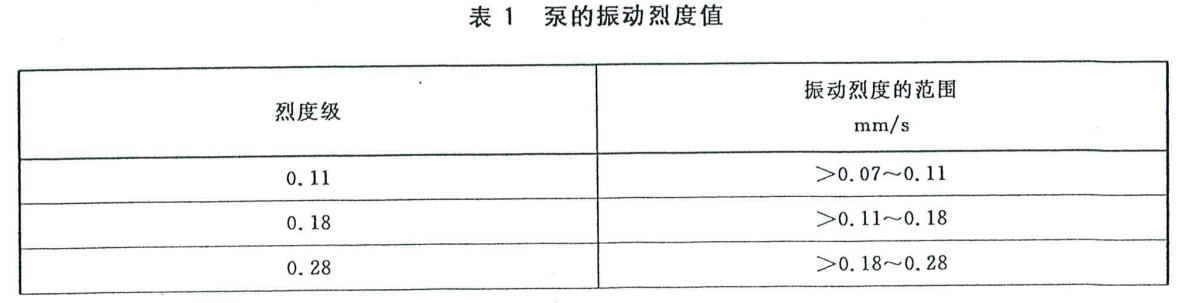

10.  泵的振動評價,首先在10Hz~1kHz頻段內測試振動烈度(振動速度有效值),然后查表,確定振動烈度對應的烈度級。相鄰兩個烈度級之比約為1:1.6,即相差4dB。

GB/T 29531-2013泵的振動測量與評價方法


11.  泵的振動級別按照泵的中心高度和轉速將泵分為四類:

GB/T 29531-2013泵的振動測量與評價方法

備注:臥式泵的中心高規定為由泵的軸線到泵的底座上平面間的距離h(mm)。

立式泵沒有中心高,為了評價振動級別,可將立式泵的出口法蘭密封面到泵軸線間的投影距離作為中心高。

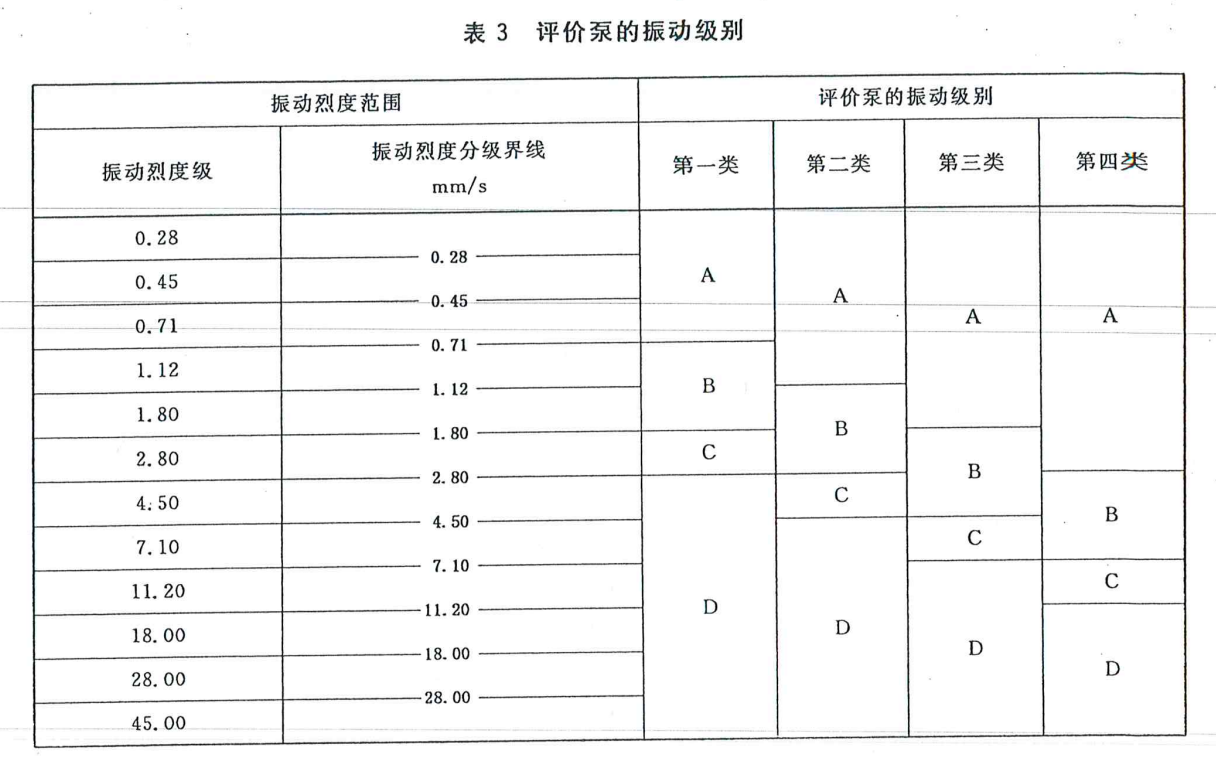

評價泵的振動級別:

泵的振動級別分別為A、B、C、D四級,D為不合格。

泵的振動級別評價方法先按泵的中心高和轉速查表確定泵的類別,再按泵振動烈度級和類別查表評價泵的振動級別。

GB/T 29531-2013泵的振動測量與評價方法
