JGJ/T 170-2009城市軌道交通引起建筑物振動與二次輻射噪聲限值及其測量方法標準 點此下載,僅用于交流。
1. 城市軌道交通會引起地面建筑結構的振動和噪聲。
2. 引起的振動的頻率范圍為4~200Hz,二次輻射噪聲的頻率范圍為16~200Hz。
3. 標準是按照環境功能區進行分區規定,每個分類區域標準不同。
區域分類 |
適用范圍 |
0類 |
特殊住宅區 |
1類 |
居住、文教區 |
2類 |
居住、商業混合區、商業中心區 |
3類 |
工業集中區 |
4類 |
交通干線兩側 |
4. 振動限值
一般晝間:06:00~22:00;夜間:22:00~06-00;測點宜布置在建筑物一樓的室內,也可布置在建筑物的基礎距外墻0.5m范圍內。
區域分類 |
晝間 |
夜間 |
0類 |
65 |
62 |
1類 |
65 |
62 |
2類 |
70 |
67 |
3類 |
75 |
72 |
4類 |
75 |
72 |
5. 振動測量方法

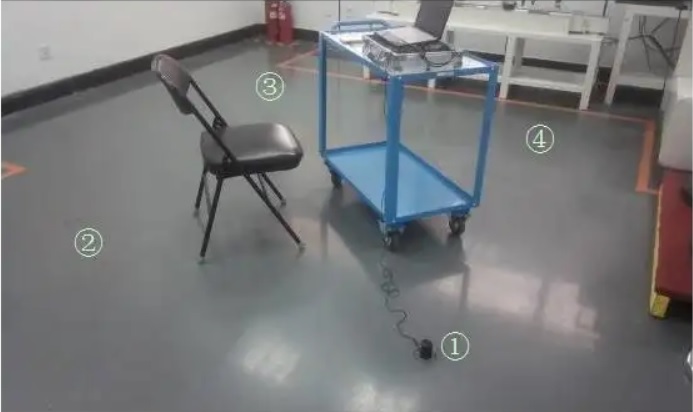

使用垂直的拾振器布置在一層的地面上,不少于3個點,最后取平均值,如果一層無法布置,應該布置在室外朝向軌道一側的基礎上,至少1個點;測試分晝間和夜間進行,多個測點要同時測試,上下行不少于5趟列車。如有干擾,需要重測。
6. 振動評價方法
振動測試數據先進行1/3倍頻程分析,得到各中心頻率的振動加速度級,然后按照標準給的Z計權因子進行修正,修正后看各中心頻率哪個振動加速度級最大,就是得到的結果,這個結果實際上是分頻最大振級。
7. 噪聲限值
一般晝間:06:00~22:00;夜間:22:00~06-00;測點宜布置在室內,且門窗封閉。
區域分類 |
晝間 |
夜間 |
0類 |
38 |
35 |
1類 |
38 |
35 |
2類 |
41 |
38 |
3類 |
45 |
42 |
4類 |
45 |
42 |
8. 噪聲測量方法
采用等效連續A聲壓級,分晝間和夜間測試。測試時,房間門窗封閉。根據建筑物樓層、房間分布和受影響程度確定敏感點數量,每個敏感點至少布置一個測點。同一建筑內的所有測點應同步測試。
傳聲器布置在距地面1.2m高度,距墻壁水平距離1m外,傳聲器探頭朝向房間中央。
在晝間和夜間,應各選一段時間進行測量,測量時段不應小于1h;晝間測量時,應選擇行車高峰時段如早中晚高峰;夜間測量時間內通過的列車不應少于5列;在行車密度較低的線路,可分段測量列車通過時的聲級。
9. 噪聲評價方法
按單趟列車通過產生的噪聲聲壓級進行疊加,計算等效聲壓級。要求二次輻射噪聲測量值應大于室內背景噪聲3dB(A)以上,再進行修正。
