一、軌道交通振動測試

城市交通振動主要對建筑物安全和人體舒適性產生影響。對建筑物的影響評價頻率范圍是1~100Hz，測試指標為峰值速度；對人體舒適性評價的頻率范圍為1~80Hz，它采用豎向加速度4次方積分。

城市交通振動尤以軌道交通影響為代表，其周期性振動明顯，以北京為例，單條線路單日開行三百多列。軌道列車在運行時由于輪軌相互作用產生振動，再由軌道基礎和隧道等傳播介質傳播至地面和沿線建筑物，由此進一步引起建筑物內門窗和設備等的振動，對沿線地面建筑物產生影響。

二、參考標準

1.      對建筑物安全的影響主要參考：

GB 50868《建筑工程容許振動標準》

GB10070-88《城市區域環境振動標準》

GB 10071-88《城市區域環境振動測量方法》

GB/T 19846-2005《機械振動列車通過時引起鐵路隧道內部振動的測量》

2.  對人體舒適性的影響（包含振動和噪聲）主要參考以下標準：

GB/T 50355-2018《住宅建筑室內振動限值及其測量方法標準》（住建部發布）

HJ793-2016《城市軌道交通（地下段）結構噪聲監測方法》（環保部發布）

HJ 2055-2018《城市軌道交通環境振動與噪聲控制工程技術規范》（環保部發布）

JGJ/T 170-2009《城市軌道交通引起建筑物振動與二次輻射噪聲限值及其測量方法標準》（住建部發布）

DB31/T 470-2009 《城市軌道交通（地下段）列車運行引起的住宅室內結構振動與結構噪聲限值及測量方法》（上海市質量技術監督局發布）

三、測試和評價（人體舒適性）

GB/T 50355-2018《住宅建筑室內振動限值及其測量方法標準》規定：當振動達到60dB時，一般人剛剛可以感覺到振動，它并不太會影響人的睡眠；當振動達到65dB時，會對睡眠有輕微影響；達到69dB時，輕睡眠的人會被驚醒；達到79dB后，所有人將被驚醒。

實際測試時需要考慮軌道列車的振動傳遞特性?！?span>JGJ/T170-2009》中計權方式較新，更加注重人的主觀感受，其規定的各功能區室內振動標準限值較為嚴格，在實際測試主要能量集中在40~80Hz。

四、軌道列車引起的隧道振動測試

GB/T 19846-2005標準僅涉及由列車經過時引起的振動。當然，當一條隧道所受的振動（火災、地震、爆炸、附近建筑物的打樁或拆除的影響等，詳見標準）可能會影響其完整性時，就應進行適當?shù)臏y量來評定其振動等級是否能被接受。

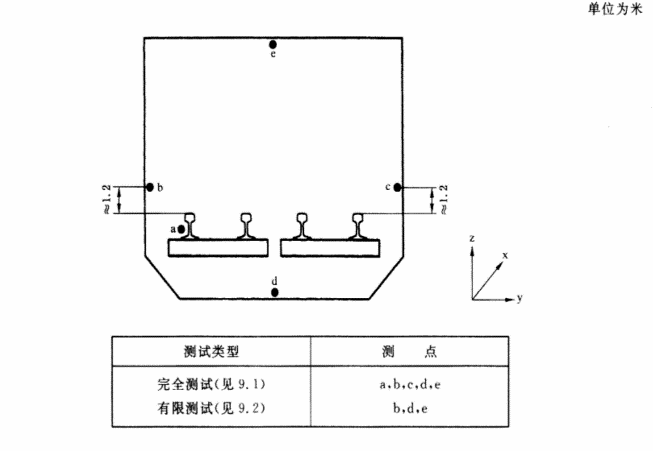

GB/T 19846-2005標準給出了用于列車通過鐵路隧道而引起的隧道振動的測量、處理和評價的基本準則。通常測量的振動有速度和加速度，其中在較低的頻率范圍內優先測量速度，而在高頻范圍內優先測量加速度。由于隧道振動頻率主要在1~100Hz，因此推薦測量速度。在測試時，需要有一段不少于200m長的直線隧道用來測量。傳感器的設置應該避開任何可見的有缺陷或特殊的區域（大的裂縫、滲水區、道岔和道口），除非要對這些區域的影響進行研究。為了研究隧道的響應，傳感器的方向最好與隧道的3個基軸（1個豎直，2個水平，見下圖）一致。傳感器布點如下圖所示（該布點是假設列車在左邊的軌道上運行），其中每個測點需要測量三個方向的振動值。
